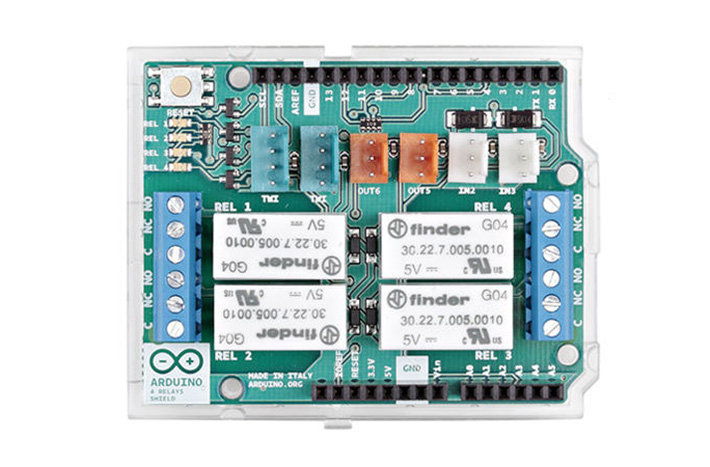

Das Arduino 4 Relays Shield ist eine Lösung zum Ansteuern von Hochleistungslasten, die aufgrund der Strom- und Spannungsgrenzen des Controllers nicht von den digitalen E / A von Arduino gesteuert werden können. Das Shield verfügt über vier Relais. Jedes Relais verfügt über zwei polige Wechselkontakte (NO und NC). Um die Strombegrenzung jedes Ausgangs zu erhöhen, wurden die 2 Umschaltkontakte parallel geschaltet. Vier LEDs zeigen den Ein / Aus-Zustand jedes Relais an.
Maximalstrom des einpoligen Umschaltkontakts: 30 V DC, 2 A
Maximale Lastspannung: 48 V
Maximale Schaltleistung: 60 W
Features
| Thinker Kit interface |
2x TWI, 2x OUT, 2x IN |
| Interfaces with Arduino Board |
DIO |
| Relays |
4 (60W) |
General
| Operating Voltage |
5 V |
| Current needs |
140 mA (with all releays on, about 35 mA each) |
| PCB Size |
53 x 68.5 mm |
| Weight |
0.044 Kg |
| Product Code |
A000110 |
