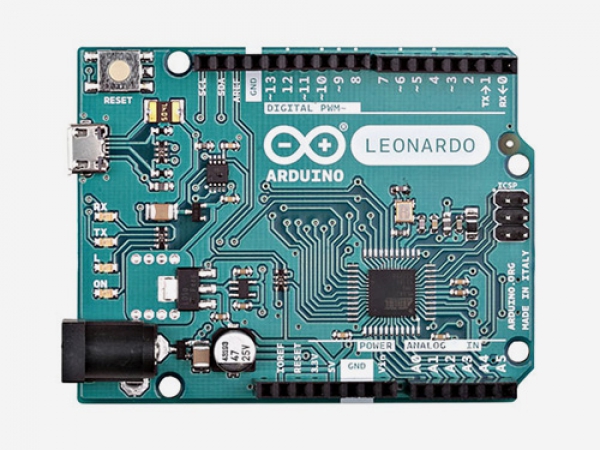

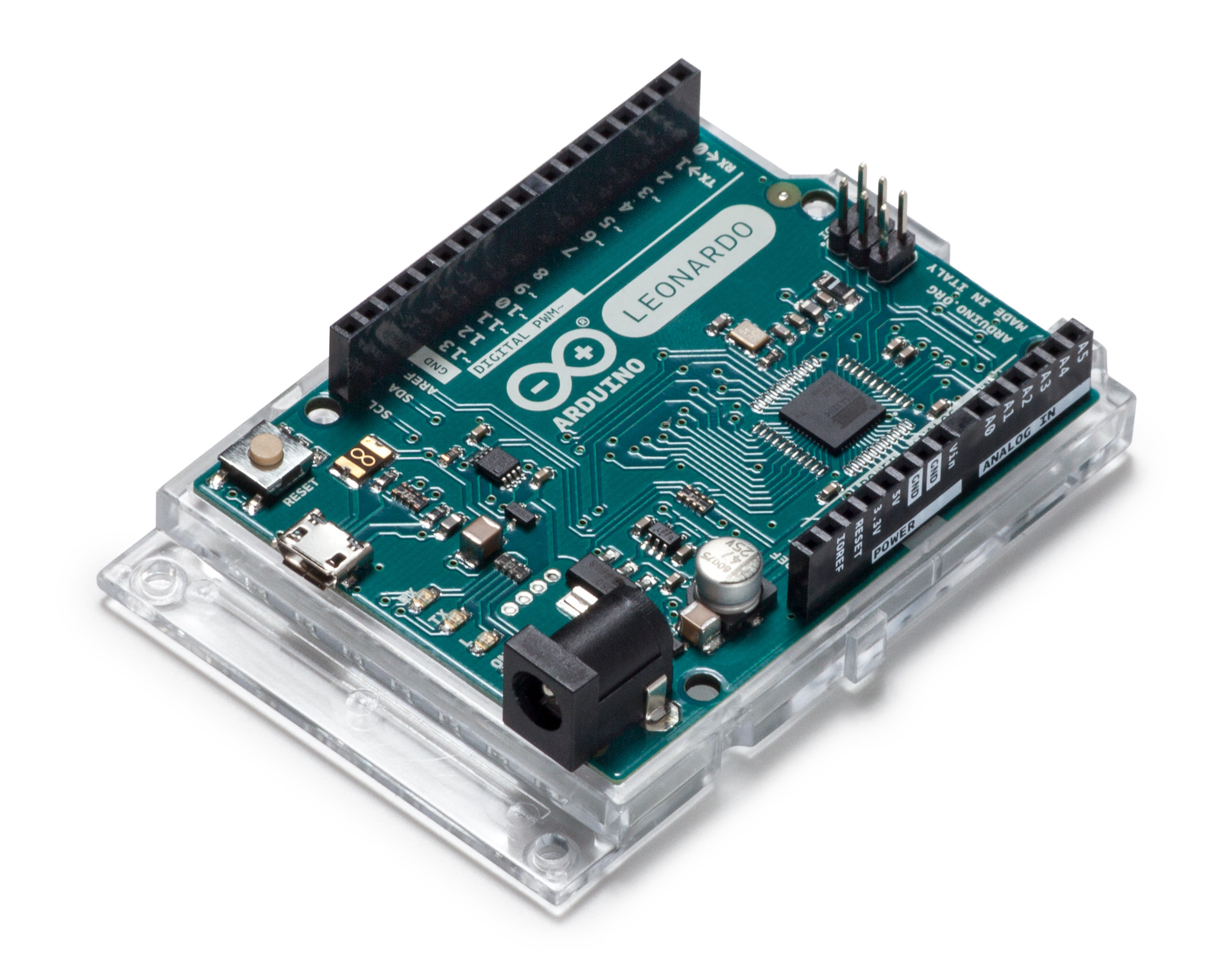

Arduino Leonardo ist eine Mikrocontroller-Karte, die auf dem ATmega32u4 (
Datenblatt) basiert.
Es verfügt über 20 digitale Ein- / Ausgangspins (von denen 7 als PWM-Ausgänge und 12 als analoge Eingänge verwendet werden können), einen 16-MHz-Quarzoszillator, einen Micro-USB-Anschluss, eine Stromanschlussbuchse, einen ICSP-Header und eine Reset-Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers erforderlich ist.
Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC / DC-Adapter oder einer Batterie, um loszulegen. Der Leonardo unterscheidet sich von allen vorhergehenden Karten dadurch, dass der ATmega32u4 über eine integrierte USB-Kommunikation verfügt, sodass kein sekundärer Prozessor erforderlich ist. Auf diese Weise kann der Leonardo einem angeschlossenen Computer zusätzlich zu einem virtuellen (CDC) seriellen / COM-Anschluss als Maus und Tastatur angezeigt werden.
Es hat auch andere Auswirkungen auf das Verhalten des Boards; Diese sind auf der Seite Erste Schritte aufgeführt. Im Abschnitt Erste Schritte finden Sie alle Informationen, die Sie zum Konfigurieren Ihres Boards, zur Verwendung der Arduino-Software (IDE) und zum Basteln mit Codierung und Elektronik benötigen.
Technische Daten:
| Microcontroller |
ATmega32u4 |
| Operating Voltage |
5V |
| Input Voltage (Recommended) |
7-12V |
| Input Voltage (limits) |
6-20V |
| Digital I/O Pins |
20 |
| PWM Channels |
7 |
| Analog Input Channels |
12 |
| DC Current per I/O Pin |
40 mA |
| DC Current for 3.3V Pin |
50 mA |
| Flash Memory |
32 KB (ATmega32u4) of which 4 KB used by bootloader |
| SRAM |
2.5 KB (ATmega32u4) |
| EEPROM |
1 KB (ATmega32u4) |
| Clock Speed |
16 MHz |
| Lengh |
68.6 mm |
| Width |
53.3 mm |
| Weight |
20 g |
Software:
http://www.arduino.cc/en/software
Weitere HARREXCO Dienstleistungen auf Anfrage:
Wir haben jahrelange Erfahrung in der SPS-Programmierung, Planung, Entwicklung, Installation, Vor-Ort-Dienstleistung oder Fernwartung, je nach Absprache, auch von Kleinsteuerungen wie zB Arduino Steuerungen. Folgende Anwendungen programmieren wir für Sie:
- Industrie-Anwendungen
- Alarmanlage Freiflächenabsicherung 25.000 qmtr (Projekt PDF anfordern)
- Temperofen Steuerung mit vollautomatischem Temperaturanstieg und -abfall
- Folienschweißmaschiene Produktivitätssteigerung von 35 auf 65 Stk je Minute
- Torsteuerung für Kfz incl Garage ( Fremdeindringungsvermeidung )
- Markiesen Steuerung (Wetter) kpl. für 230 V Motormarkiesen
- Aussenlichtsteuerung m.Fehlerkompensation + Anbindung an Videoüberwachung
- Bewegungsmelder als Alarmanlage (mit Austritt verzögerung, Selbstschärfung und Jahreskalender)
- Individual Programmierung für Haus+Hof, Landwirtschaft und Industrielle Anwendungen
- Individual Programmierung für Fahrzeuge (24VDC) zB Kraftstoffmessung für Sonderfahrzeuge (Nullspannungssicher)
